一、檢測(cè)目的
火災(zāi)會(huì)對(duì)廠(chǎng)房的結(jié)構(gòu)構(gòu)件、材料性能及整體穩(wěn)定性造成不同程度的破壞，為準(zhǔn)確判斷火災(zāi)后廠(chǎng)房是否具備繼續(xù)使用的安全條件，避免因結(jié)構(gòu)隱患引發(fā)二次事故，需通過(guò)系統(tǒng)性檢測(cè)明確廠(chǎng)房結(jié)構(gòu)損傷程度、承載能力變化及安全等級(jí)，為后續(xù)修復(fù)加固或拆除重建提供科學(xué)依據(jù)。
二、檢測(cè)內(nèi)容與方法
（一）現(xiàn)場(chǎng)勘查與資料收集
資料收集：收集廠(chǎng)房原始設(shè)計(jì)圖紙（結(jié)構(gòu)施工圖、建筑施工圖）、竣工資料、材料性能檢測(cè)報(bào)告及火災(zāi)事故說(shuō)明（火災(zāi)發(fā)生時(shí)間、燃燒物質(zhì)、滅火方式、火災(zāi)持續(xù)時(shí)長(zhǎng)等），明確廠(chǎng)房結(jié)構(gòu)形式（框架結(jié)構(gòu)、排架結(jié)構(gòu)、磚混結(jié)構(gòu)等）、構(gòu)件尺寸及材料強(qiáng)度等級(jí)。

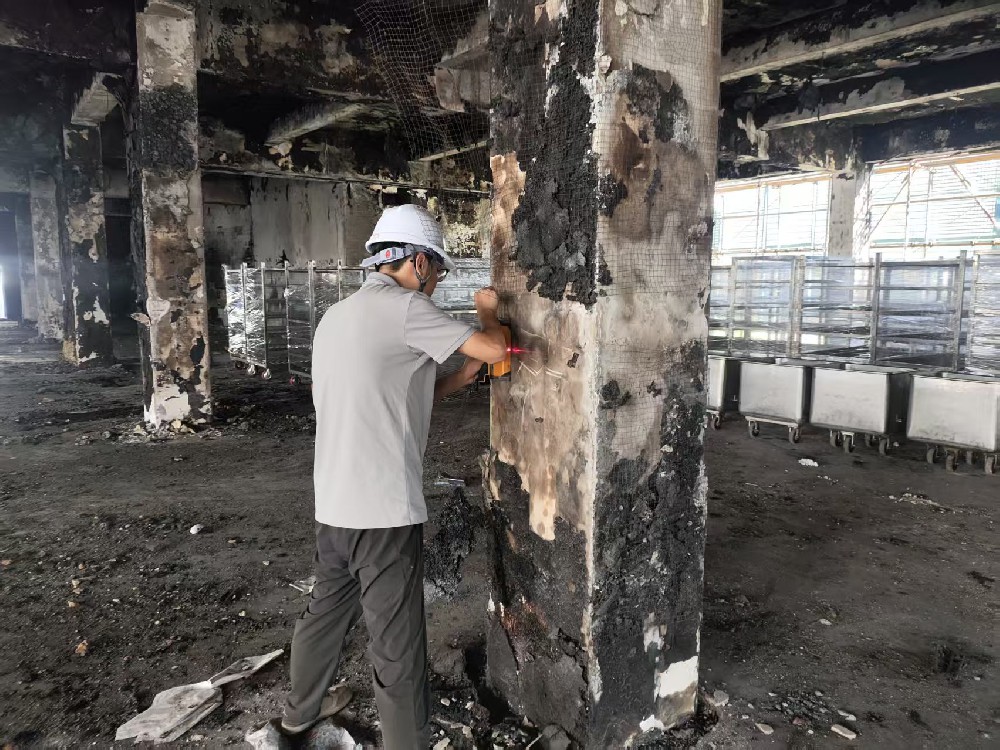

現(xiàn)場(chǎng)勘查：采用目視檢查與儀器測(cè)量結(jié)合的方式，記錄火災(zāi)影響范圍（如受火區(qū)域分布、煙熏痕跡、構(gòu)件表面顏色變化），標(biāo)記明顯損傷部位（如構(gòu)件開(kāi)裂、變形、剝落、鋼筋外露等），同時(shí)檢查消防設(shè)施殘留狀態(tài)、屋面及墻體滲漏情況，繪制火災(zāi)損傷分布圖。
（二）結(jié)構(gòu)構(gòu)件損傷檢測(cè)
混凝土構(gòu)件檢測(cè)
表面損傷檢測(cè)：通過(guò)目測(cè)和游標(biāo)卡尺，測(cè)量混凝土構(gòu)件（梁、柱、樓板）表面碳化深度、剝落面積及裂縫寬度。采用酚酞試劑檢測(cè)碳化深度，每構(gòu)件選取不少于 3 個(gè)檢測(cè)點(diǎn)，取平均值作為該構(gòu)件碳化深度值；對(duì)裂縫采用裂縫寬度觀測(cè)儀，記錄裂縫位置、走向、長(zhǎng)度及最大寬度，判斷裂縫是否為受力裂縫或溫度裂縫。
內(nèi)部損傷檢測(cè)：使用超聲波檢測(cè)儀對(duì)混凝土內(nèi)部密實(shí)度進(jìn)行檢測(cè)，通過(guò)聲速傳播速度判斷內(nèi)部是否存在空洞、疏松等缺陷；對(duì)重要構(gòu)件（如框架柱、承重梁），采用鉆芯法取樣，檢測(cè)混凝土實(shí)際抗壓強(qiáng)度，芯樣數(shù)量根據(jù)構(gòu)件數(shù)量及重要性確定，每類(lèi)構(gòu)件不少于 3 個(gè)芯樣。
鋼筋性能檢測(cè)：對(duì)鋼筋外露或需鑿開(kāi)檢查的部位，采用鋼筋掃描儀確定鋼筋位置、直徑及保護(hù)層厚度；截取受損鋼筋試樣進(jìn)行拉伸試驗(yàn)，檢測(cè)其屈服強(qiáng)度、抗拉強(qiáng)度及伸長(zhǎng)率，評(píng)估鋼筋力學(xué)性能變化。
鋼結(jié)構(gòu)構(gòu)件檢測(cè)
表面損傷與腐蝕檢測(cè)：檢查鋼結(jié)構(gòu)構(gòu)件（鋼柱、鋼梁、支撐）表面是否存在燒蝕、變形、焊縫開(kāi)裂等情況；采用涂層測(cè)厚儀檢測(cè)防腐涂層厚度，判斷涂層損傷程度；對(duì)受潮或滅火積水區(qū)域，檢測(cè)鋼材銹蝕深度，評(píng)估銹蝕對(duì)截面尺寸的影響。
力學(xué)性能與變形檢測(cè)：采用硬度計(jì)對(duì)鋼材表面硬度進(jìn)行檢測(cè)，間接推算鋼材抗拉強(qiáng)度；使用全站儀或水準(zhǔn)儀測(cè)量鋼結(jié)構(gòu)構(gòu)件的變形量（如柱垂直度、梁撓度），判斷變形是否超出規(guī)范允許范圍；對(duì)重要焊縫，采用超聲波探傷或射線(xiàn)探傷檢測(cè)焊縫內(nèi)部缺陷，評(píng)估焊縫連接安全性。
砌體結(jié)構(gòu)構(gòu)件檢測(cè)
墻體損傷檢測(cè)：檢查磚墻、砌塊墻是否存在裂縫、酥堿、剝落等損傷，記錄裂縫位置、長(zhǎng)度、寬度及走向（如豎向裂縫、水平裂縫、斜裂縫）；采用回彈儀檢測(cè)砌體抗壓強(qiáng)度，結(jié)合砂漿貫入儀檢測(cè)砂漿強(qiáng)度，評(píng)估砌體整體承載能力。
構(gòu)件穩(wěn)定性檢測(cè)：檢查墻體是否存在傾斜、鼓出等現(xiàn)象，使用全站儀測(cè)量墻體傾斜率；對(duì)門(mén)窗洞口、洞口過(guò)梁等薄弱部位，重點(diǎn)檢測(cè)是否存在裂縫或變形，評(píng)估其對(duì)墻體整體穩(wěn)定性的影響。
（三）結(jié)構(gòu)整體安全性驗(yàn)算
根據(jù)現(xiàn)場(chǎng)檢測(cè)獲取的構(gòu)件實(shí)際材料強(qiáng)度、截面尺寸及損傷情況，采用結(jié)構(gòu)分析軟件（如 PKPM、YJK）建立廠(chǎng)房結(jié)構(gòu)計(jì)算模型，對(duì)結(jié)構(gòu)在永久荷載、可變荷載（如樓面活荷載、屋面活荷載）及火災(zāi)后殘余效應(yīng)下的承載能力進(jìn)行驗(yàn)算，重點(diǎn)驗(yàn)算受損嚴(yán)重構(gòu)件（如受火區(qū)梁、柱）的抗彎、抗剪、抗壓承載力，以及結(jié)構(gòu)整體的穩(wěn)定性（如整體抗傾覆、抗側(cè)移能力）。
三、檢測(cè)結(jié)果分析
結(jié)構(gòu)構(gòu)件損傷程度分類(lèi)
根據(jù)檢測(cè)數(shù)據(jù)，將結(jié)構(gòu)構(gòu)件損傷程度劃分為以下三類(lèi)：
輕微損傷：構(gòu)件表面僅有輕微碳化、煙熏痕跡，無(wú)明顯裂縫或變形；混凝土碳化深度小于保護(hù)層厚度，鋼筋無(wú)銹蝕或輕微銹蝕，力學(xué)性能基本不變；鋼結(jié)構(gòu)表面無(wú)燒蝕，涂層輕微損傷，變形量小于規(guī)范允許值；砌體墻體無(wú)裂縫或僅有細(xì)微裂縫（寬度≤0.2mm），砂漿強(qiáng)度無(wú)明顯下降。此類(lèi)構(gòu)件承載能力基本不受影響，無(wú)需修復(fù)即可繼續(xù)使用。
中度損傷：構(gòu)件表面存在明顯碳化、局部剝落，出現(xiàn)寬度≤0.5mm 的裂縫；混凝土碳化深度超過(guò)保護(hù)層厚度，鋼筋局部銹蝕，屈服強(qiáng)度、抗拉強(qiáng)度下降幅度小于 10%；鋼結(jié)構(gòu)表面有輕微燒蝕，局部焊縫出現(xiàn)微小裂縫，變形量為規(guī)范允許值的 1.0-1.5 倍；砌體墻體出現(xiàn)寬度 0.2-0.5mm 的裂縫，砂漿強(qiáng)度下降 10%-20%。此類(lèi)構(gòu)件承載能力有所降低，需進(jìn)行局部修復(fù)加固后才能繼續(xù)使用。
嚴(yán)重?fù)p傷：構(gòu)件表面嚴(yán)重碳化、大面積剝落，出現(xiàn)寬度＞0.5mm 的受力裂縫，或存在明顯變形（如混凝土柱縱向彎曲、鋼梁撓度超標(biāo)）；混凝土碳化深度貫穿截面，鋼筋嚴(yán)重銹蝕，截面面積減少，力學(xué)性能下降幅度≥10%；鋼結(jié)構(gòu)構(gòu)件出現(xiàn)明顯燒蝕、變形（如柱傾斜率＞1/100，梁撓度＞L/250，L 為梁跨度），焊縫開(kāi)裂嚴(yán)重，鋼材力學(xué)性能顯著下降；砌體墻體出現(xiàn)寬度＞0.5mm 的裂縫，或存在傾斜、鼓出，砂漿酥堿嚴(yán)重，強(qiáng)度下降≥20%。此類(lèi)構(gòu)件承載能力無(wú)法滿(mǎn)足安全要求，需拆除重建或進(jìn)行大規(guī)模加固處理。
